熱壓機油壓系統的整體配置形式是怎樣的？

發布時間：2023-05-18T10:37:00更新時間：2023-05-18T10:36:45 瀏覽量：100

[內容摘要]：熱壓機油壓系統的整體配置形式是怎樣的？液壓裝置|設計是液壓系統管理功能基本原理進行設計的延續和結構能夠實現，也可以說是整個液壓系統設計教學過程的陽宿。抽真空平板硫化機基本投資省，占地面積小，日常維護和保養簡單。泵直接傳動系統中的液壓泵均按油...

液壓裝置|設計是液壓系統管理功能基本原理進行設計的延續和結構能夠實現，也可以說是整個液壓系統設計教學過程的陽宿。抽真空平板硫化機基本投資省，占地面積小，日常維護和保養簡單。泵直接傳動系統中的液壓泵均按油壓機的最大工作速度和工作壓力選定，而油壓機在充液行程、回程、輔助工序和所需工作壓力較小時，液壓泵都得不到充分利用，尤其是大噸位的油壓機，其利用系數很低。因此，油壓機趨于將工作速度和工作壓力進行分級傳動。雙層熱壓機根據熱壓的媒介不同，可以分為錫焊，ACF（異向導電膠帶），ACP（異向導電膠水），TBF（熱熔膠膜）。橡膠熱壓成型機泵的供液壓力和所消耗的功率與被加工工件的變形阻力有關，工作變形阻力大，泵的供液壓力和所消耗的功率也大，反之則小。油壓熱壓機適用于FPC（柔性線路板）,HSC（斑馬紙），TAB與LCD及PCB的連接。由于消費類電子產品中PCB或FPC的Pitch趨于細小化，傳統錫焊工藝已經難以滿足極細熱壓的要求。ACF制程已逐步被手機設計商所應用。

置結構設計

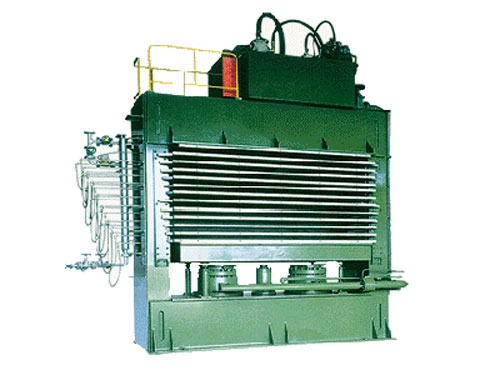

熱壓機液壓裝置按總體配置可分為分散配置型和集中配置型兩種主要結構型式，即液壓站。① 集中配置是指將動力源、控制和調節集中布置，形成一個獨立于主機的液壓站。其通過管道和電氣控制線路連接到主機。有利的是消除了電源振動和溫度升高對主機的影響，便于裝配和維護，但增加了占地面積。主要用于本機結構緊湊的固定式液壓設備中。② 分散式配置是指動力源、控制、調節的合理布局，分散安裝在主機本體上。這種配置主要適用于工程機械、起重運輸機械等行走式液壓設備，如液壓泵安裝在發動機附近，操作機構集成在橋上，為便于檢測、觀察和維護，在主機儀表的預留部位相對集中地安裝閥門控制元件。盡管穿過彎道，
