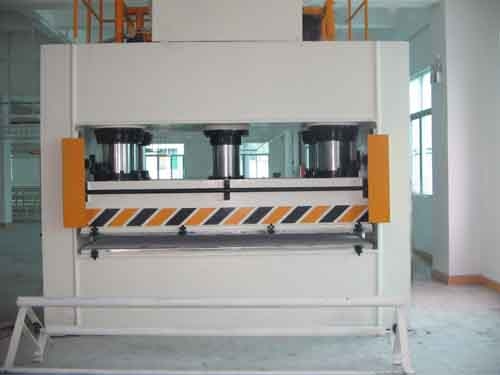

在單柱多層熱壓機中，工作臺更換氣動支管

工作臺交換氣動支路如圖14 - 1中的交換臺托升支路所示。熱壓成型油壓機橡膠、塑料行業之聚合物如PVC、色母粒等化工原料的混煉加工、配料試驗，以檢測是否達到所要求的顏色和質量，可作為工廠批量生產前配料的依據。將塑料或橡膠原料放于模具內，夾于上、下電熱板之間，在電熱板智能恒溫下施以壓力，使原料成型。熱壓成型機鈦合金壓頭確保溫度平均，升溫快速及使用壽命特長。壓頭特別采用水平可調設計，以確保組件受壓平均。溫度數控化，清楚精密。備有數字式壓力計，可預設壓力范圍。平板硫化機生產廠家適用于各種橡膠制品的硫化,是各種熱固性塑料壓制成型的先進熱壓設備。真空伺服熱壓機單工作平臺，旋轉工作平臺，左右移動式平臺等多樣化的工作模式。當加工中心無工作臺交換時，在兩位五通電磁換向閥15的控制下，交換臺托升缸16處于下位，接近開關11發生信號，工作臺與托叉分離，可以自由運動。當自動或手動交換雙工作臺時，數控系統通過 PMC發出信號，使二位五通電磁換向閥15的線圈3YA得電，托升缸16下腔通人高壓氣體，活塞帶動托叉連同工作臺→起上升，當上升到工作行程的上終點位置時，由接近開關 10檢測其位置信號，并通過變送擴展板傳送到PMC，控制交換臺進行180。回轉運動。當接近開關12檢測到回轉180。到位信號后，通過變送擴展板傳送到PMC，控制二位五通電磁換向閥15的線圈4YA得電，則托升缸16上腔通入高壓氣體，活塞帶動托叉連同工作臺在托升缸16作用下一起下降，當下降到工作行程的下終點位置時，接近開關11檢測到其終點位置信號，并通過變送擴展板傳送到PMC，結束雙工作臺交換過程。此時，數據加工中心可以進行下一步的操作。在該氣動支路中采用單向調速閥13、14構成的出口節流調速回路，可以調節交換臺上升和下降的速度，避免產生較大的載荷沖擊和機械部件的損傷。 (1)在工作臺交換過程中，交換臺上升運動時的氣體流動具體回路為: 1進氣路:氣源→氣動三聯件7→壓力繼電器25→電磁換向閥15上位(3YA通電， 4YA斷電)→單向調速閥14的單向閥→托升氣缸16下腔; 2)排氣路:托升氣缸16上腔→單向調速閥13→電磁換向閥15上位(3YA通電，4YA 斷電〉→大氣。

(2)工作臺交換時，交換臺向下運動時氣流的具體回路如下:1。進氣:氣源→氣動三聯7→壓力繼電器25→電磁換向閥下位15 (4YA通電，3YA斷電)→單向調速閥單向閥13 →升降油缸上腔16；2)廢氣通路:升降氣缸下腔16 →單向調速閥14→電磁換向閥下位15 (3YA斷電，4YA通電)→大氣。
