熱壓機換速回路

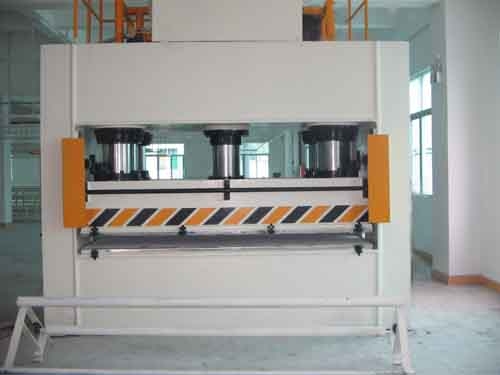

熱壓機的變速回路是指由致動器實現的移動速度的切換。氣凝膠真空熱壓機根據熱壓的媒介不同，可以分為錫焊，ACF（異向?qū)щ娔z帶），ACP（異向?qū)щ娔z水），TBF（熱熔膠膜）。生產硫化機廠家壓制時，摸具必須放在墊板中心位置，禁止偏心使用。每班開機前，試壓后，應檢查一次模具是否有裂損。真空熱壓機應不同產品，升溫速度可供挑選。鈦合金壓頭確保溫度平均，升溫快速及使用壽命特長。壓頭特別采用水平可調設計，以確保組件受壓平均。溫度數控化，清楚精密。備有數字式壓力計，可預設壓力范圍。真空高溫?zé)釅簷C(jī)活動橫梁的行程速度取決于泵的供液量，而與工藝過程中的鍛件變形阻力無關。若泵的供液量為常量，則油壓機的工作速度為定值。根據速度變化返回

路切換前后發展速度可以相對運動快慢的不同，可分為經濟快速-慢速和慢速-慢速切換兩大類。

1.熱壓機差動連接的快速回路

圖7-17顯示了一個單桿液壓缸的帶有差動連接的快速回路。當兩位三通電磁換向閥3處于圖示位置時，單活塞桿液壓缸與液壓缸之間的差速連接的有效工作面積相當于 Al-a 2’活塞的有效工作面積，它會迅速向右移動; 當兩位三通電磁換向閥3次供電時，單活塞桿液壓缸為非差速連接，有效工作面積為 AJ = ，表明單活塞桿氣缸的差速連接速度的增加實際上是由于液壓缸的有效工作面積減小所致。這種電路擁有屬性結構簡單，價格低廉，應用廣泛，但只能實現單向增速，而且增速受到液壓缸兩腔有效工作面積的限制，在減小推力的同時提高液壓缸的速度。在使用本回路時，應注意本回路中的閥管在差動連接時應根據流量較大的情況選用，否則壓力損失過大，使安全閥在快進時也處于開啟狀態，無法實現差動。

2.熱壓機雙泵并聯快速回路

圖7 -18所示為雙泵并聯的快速控制回路。高壓小流量泵1的葉回按執行系統元件可以最大努力工作進行進給速度的需要來確定，工作環境壓力的大p由溢流閥5調定，低壓大流量泵2主要起增速發展作用，它和泵1 白流量加在我們一起應滿足企業執行元件能夠快速提高運動時所需的流量管理要求。

順序控制閥3的設定壓力應比快速移動時的最大工作壓力高0.5-0.8MPa，并且由于快速移動時的較低負載和較低系統壓力，閥3處于關閉狀態。此時，泵2輸出的油通過單向閥4與泵1匯合進入致動器，實現快速移動，如果需要增加系統壓力，則打開閥3，泵2卸載，關閉閥4。此時，只有泵1向致動元件供油，并且實現工作進給運動。該回路的特點是效率高，圖7-18中雙泵并聯的快速回路速率合理，可實現遠高于最大工作進給速度的快速功能。

1. 熱壓機快慢切換回路

圖7 -19所示為一種采用行程閥的快速-慢速切換回路。當手動換向閥2右位和行程閥4下位接人回路(圖示狀態)時，液壓缸活塞將快速向右運動，當活塞移動至使擋塊壓下行程閥4時，行程閥關閉，液壓油的回油必須通過節流閥6，活塞的運動切換成慢速狀態；當換向閥2左位接人回路，液壓油經單向閥5進入液壓缸右腔，活塞快速向左運動。這種回路的特點是快速-慢速切換比較平穩，切換點準確，但不能任意布置行程閥的安裝位置。
