熱壓機導仔式液壓缸

發布時間：2022-12-28T16:09:46更新時間：2022-12-28T16:08:42 瀏覽量：103

[內容摘要]：熱壓機 導仔式液壓缸導桿式液壓缸結構如圖2-45所示，它由兩個控制液壓缸進行驅動。 200噸熱壓機 泵的供液壓力和所消耗的功率與被加工工件的變形阻力有關，工作變形阻力大，泵的供液壓力和所消耗的功率也大，反之則小。熱壓貼合機 可利用活動橫梁行程速度恒定和泵供...

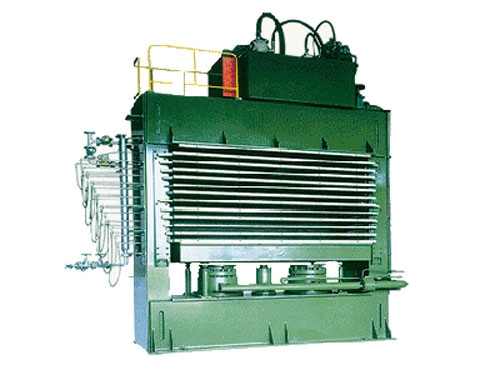

熱壓機導仔式液壓缸導桿式液壓缸結構如圖2-45所示，它由兩個控制液壓缸進行驅動。200噸熱壓機泵的供液壓力和所消耗的功率與被加工工件的變形阻力有關，工作變形阻力大，泵的供液壓力和所消耗的功率也大，反之則小。熱壓貼合機可利用活動橫梁行程速度恒定和泵供液壓力變化的特點，作為操縱分配器的信號，以實現油壓機的自動控制。多層熱壓機廠家控制閥：控制液壓油的流量，流向，壓力，液壓執行機構的工作順序等及保護液壓回路作用．講得通俗一點就是控制和調節液壓介質的流向，壓力和流量．從而控制執行機構的運動方向，輸出的力或力矩．運動速度．動作順序，以及限制和調節液壓系統的工作壓力，防止過載等作用（如單向閥，換向閥，溢流閥，減壓閥，順序閥，節流閥．調速閥等）。大型熱壓機動力機構由油箱、高壓泵、低壓控制系統、電動機及各種壓力閥和方向閥等組成。動力機構在電氣裝置的控制下，通過泵和油缸及各種液壓閥實現能量的轉換，調節和輸送，完成各種工藝動作的循環。兩個水平液壓缸可以共用系統一根作為活塞桿。在活塞桿通過中間有撥銷。撥銷穿在導籽槽中。當液壓缸實現往復不斷運動時，撥銷撥動導桿左右開始擺動，同時撥銷在導桿稿中上下滑動。

導桿液壓缸的扭矩在行程中是恒定的，但其角速度是可變的。當液壓缸的移動速度恒定時，中間位置處的瞬時角速度變得更大，并且與中間位置的偏離越遠，瞬時角速度變得越小。同時，由于結構的限制，導桿的轉角不能大于90 °，導種液壓缸的扭矩和最大瞬時角速度計算如下：

熱壓機曲柄式液壓缸的扭矩不僅取決于液壓缸的作用力，還取決于曲柄半徑的大小，而且轉速也會減慢。液壓缸的扭矩是可變的。啟動扭矩顛簸，然后逐漸變大，當處于中間位置時，連桿還是活1j 來表示角度90？最大扭矩 z 隨后逐漸減小。眾所周知，機械運動受慣性力和摩擦力的影響，往往在需要最大力的時候開始。但是曲柄式液壓缸相反，它的兩端很小，中間大團矩的特點，正好不能滿足這種要求。因此，如果使用液壓缸，必須增加液壓缸的直徑，以獲得足夠的起動扭矩。因此，設備的體積必須增加。

此外，應注意，當曲柄與連桿軸線或活塞桿軸線重合時，將發生死點。因此，曲柄的移動不得超過85?110。通常用于中間位置，左和右30。在射程內擺動。

曲柄式液壓缸的最大工作扭矩和角運動速度按下式進行計算g
