如何修復熱壓機配油盤和定子

發布時間：2023-07-22T08:05:22更新時間：2023-07-22T08:05:22 瀏覽量：133

[內容摘要]：如何修復 熱壓機 配油盤和定子如何修復熱壓機配油盤和定子這種零件是磨損的終結。熱壓機一種將兩個預先上好助焊劑鍍錫的零件加熱到足以使焊錫熔化、流動的溫度，固化后，在零件與焊錫之間形成一個永久的電氣機械連接設備。應不同產品，升溫速度可供挑選。熱壓機...

如何修復熱壓機配油盤和定子

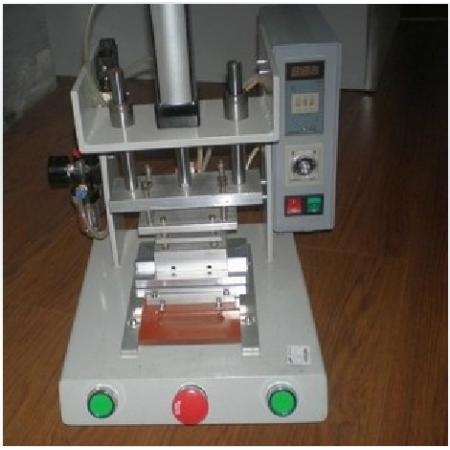

這種零件是磨損的終結。熱壓機一種將兩個預先上好助焊劑鍍錫的零件加熱到足以使焊錫熔化、流動的溫度，固化后，在零件與焊錫之間形成一個永久的電氣機械連接設備。應不同產品，升溫速度可供挑選。熱壓機廠家根據熱壓的媒介不同，可以分為錫焊，ACF（異向?qū)щ娔z帶），ACP（異向?qū)щ娔z水），TBF（熱熔膠膜）。真空伺服熱壓機單工作平臺，旋轉工作平臺，左右移動式平臺等多樣化的工作模式。四柱熱壓成型機觸控操作界面，程序密碼保護。原則上，只要端面總拉深度不太深(例如 IMM 不太深) ，可用來磨去凹槽上的痕跡，拋光后裝配重復使用。但是有兩個問題需要注意: 一是整個耐火結束后或銅件磨損，經過一定尺寸后，泵體孔的深度要磨損到相應的尺寸; 二是表面的氮化油分布板，側板經過磨削結束后，表面必須重新進行氮化處理。端面拋光后，配油盤上的卸油三角形、槽口尺寸將縮短，應用三角形或鏡面加工方形，如果油盤端面只是輕微拉動，可先用細油石砂光，然后用氧化鉛拋光

無論是固定葉片泵還是變量葉片泵，定子都是吸油腔，這部分的曲面容易磨損。變量泵定子的內表面曲線為圓弧曲線。定量泵定子內表面曲線由四條過渡曲線和四條圓弧組成。當內曲線沒有嚴重?fù)p壞或變形時，可以使用細砂布(0勺或油石)繼續使用。如果磨損嚴重，應在專用定子磨床上修復。而一般的葉片泵用的是元廠的專用仿形磨床，可以把定子翻轉180度。改變定子吸油腔和油壓腔的位置，在泵銷孔的對稱位置再加工一個定位銷孔，可繼續重復使用或電刷鍍修復。

對變量泵，其定子內表面為圓柱面，可用一個卡盤軟爪夾在普通車床或磨床上進行處理拋光技術修復，但應注意其內細胞表面有很高的圓度和圓柱度要求，修復時應注意。

定子修復后應滿足的技術要求是：定子兩端面平行度為0.005mm，內圓柱面與端面垂直度公差為0.005～0.008mm，內表面粗糙度%，定子材料為33CrMoAlA，熱處理氮化900HV，氮化層深度約0.35mm。
