熱壓機結構軸向柱塞泵有幾種不同類型

發布時間：2023-06-12T10:10:18更新時間：2023-06-12T10:10:04 瀏覽量：50

[內容摘要]：熱壓機用的軸向柱塞泵有哪些類型？它們的特點是什么？熱壓機軸向柱塞的結構可分為兩種。蘇州熱壓機電熱板：采用耐高溫優質合金（電熱高溫模具鋼），具備高硬度、不變形、導熱快、耐腐蝕等特點。四柱熱壓成型機觸控操作界面，程序密碼保護。熱壓成型機鈦合...

熱壓機用的軸向柱塞泵有哪些類型？它們的特點是什么？

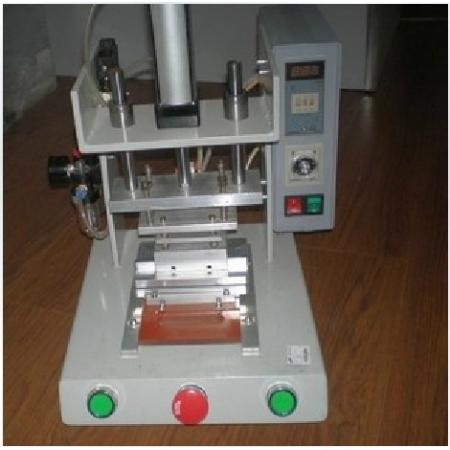

熱壓機軸向柱塞的結構可分為兩種。蘇州熱壓機電熱板：采用耐高溫優質合金（電熱高溫模具鋼），具備高硬度、不變形、導熱快、耐腐蝕等特點。四柱熱壓成型機觸控操作界面，程序密碼保護。熱壓成型機鈦合金壓頭確保溫度平均，升溫快速及使用壽命特長。壓頭特別采用水平可調設計，以確保組件受壓平均。溫度數控化，清楚精密。備有數字式壓力計，可預設壓力范圍。東莞熱壓機適用于FPC（柔性線路板）,HSC（斑馬紙），TAB與LCD及PCB的連接。由于消費類電子產品中PCB或FPC的Pitch趨于細小化，傳統錫焊工藝已經難以滿足極細熱壓的要求。ACF制程已逐步被手機設計商所應用。一種是缸體和驅動軸方向相同，斜盤傾斜到一定角度，稱為斜盤軸向柱塞泵; 另一種是缸體和驅動軸傾斜到一定角度，將斜盤相對于驅動軸垂直放置，因此相對于缸體傾斜，這種泵稱為斜軸軸向柱塞泵。

有兩種類型的石油斜盤式軸向廣西塞泵的壓力。如圖2-26所示，柱頂與傾盆大雨直接接觸，稱為點接觸軸流式鬼塞泵。理論上接觸面是一個點，受力大，易磨損，使用壓力有限。但結構簡單，體積小，重量大，常用于工作壓力在100kg\\u002Fcm以下的場合。這種泵后面必須裝有彈簧，否則沒有自吸能力。當柱塞軸向移動時，離心力不能使其抱緊和傾斜。當吸油壓力為3~5 kgf\\u002Fcm時，樁箱可隨斜盆移動，達到正常吸油。

為解決一個柱塞和斜盤之間進行磨損主要問題，出現了另一種方式帶有滑屜的斜盤式軸向桂塞泵。即在桂塞頭部加一帶球鏡連接的靜壓支承面，使柱塞和斜盤之間可以變成一種液體作為潤滑的靜壓支承滑動面，潤滑油液柱塞中的小孔引入支承面內。這樣能夠減輕了磨損，提高了我們承載管理能力，可使油泵的工作環境壓力得到大幅度不斷提高。這種泵常用的工作生活壓力最大可達320公斤力/厘米。

回油盤安裝在滑靴上，柱塞上的滑靴總是通過彈簧力壓靠在斜盤表面上，使泵具有自吸能力。國產ZB和CY14-1軸向柱塞泵均屬于這種類型（<圖2-29）。

ZB 型和 CY14-1型軸流柱冷泵結構先進，具有體積小、重量輕、容積效率高、工作壓力大、轉速高、調節方便、自吸能力強等優點，應用廣泛。但由于其結構薄、抗沖擊能力差、抗污染能力差、易燃燒滑靴和分電盤、傾斜板擺角不大于 ± 20 ° ，對油桿的要求嚴格。

斜軸向柱塞泵主要有雙鏡面軸向柱塞泵和無電軸向柱塞泵。它們的特點是變量調節范圍大，油缸傾角可達25°，油泵結構強度高，油缸受力狀態好，能承受各種性能的載荷，抗沖擊和耐染料能力強，油液超調精度低，自吸能力好。然而，它的結構復雜，并且它需要大負載推力軸承，這在尺寸和重量上都很大并且成本很高。一般工作壓力為160~210 kgf\\u002Fcm。
