1.熱壓機電氣元件表

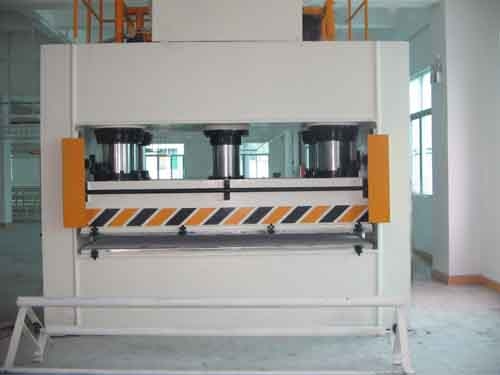

表2-8-8為液壓動力滑臺系統所需電氣元件。熱壓貼合機可利用活動橫梁行程速度恒定和泵供液壓力變化的特點，作為操縱分配器的信號，以實現油壓機的自動控制。真空熱壓機應不同產品，升溫速度可供挑選。鈦合金壓頭確保溫度平均，升溫快速及使用壽命特長。壓頭特別采用水平可調設計，以確保組件受壓平均。溫度數控化，清楚精密。備有數字式壓力計，可預設壓力范圍。金屬熱壓成型機操作者應熟悉油壓機的一般性能和結構，禁止超負荷使用。平板硫化機一種將兩個預先上好助焊劑鍍錫的零件加熱到足以使焊錫熔化、流動的溫度，固化后，在零件與焊錫之間形成一個永久的電氣機械連接設備。

2.熱壓機電磁鐵和行程閥動作發展順序表

電磁鐵和沖程閥的順序動作見表2-8-9。

3. 熱壓機動力滑塊系統工作過程分析(討論后請?zhí)顚?

(1)快進:按下啟動按鈕SBI，電磁鐵IYA通電，電液換向閥4的先導閥左側位置接通系統。這時，控制油路如圖2-8-6所示。

此時液壓缸左右兩腔都通壓力油，形成一種差動連接，系統工作壓力水平較低，流量影響較大，滑臺快進。

在第一次工作進給中，當滑臺快進壓行程閥7切斷快進油路時，泵2輸出液壓油只能通過調速閥8和兩位雙向電磁換向閥10進入液壓缸的左腔，當相應的系統壓力增加時，液壓控制順序閥13打開，滑臺切換到第一工作進給，主油路如圖2-8-7所示。

(3)第二次工作進給: 當滑臺第一次處于預定位置時，滑塊壓下 sq2行程開關使3ya 通電，換向閥10個正確位置進入系統。這時，壓力油通過調速閥8號和9號進入液壓缸的左腔，其他的過程都一樣。油路如圖2-8-8所示。

(4)固定擋鐵停留：當滑臺第二次工進到終了碰到固定擋鐵時，滑臺停止前進，液壓缸壓力上升，壓力繼電器KP發出電信號給時間繼電擺KT，其按設定時間停留后再動作。設置固定擋鐵可提高滑臺停止的位置精度。

(5)快速進行退回：滑臺停留活動結束，時間通過繼電器可以發出一個電信號，使lYA、3YA斷電、2YA通電，閥4的右位接入管理系統，這時的控制以及油路結構如圖2-8-9所示。

（6）原點停止：當滑臺回到原來位置時，其止動器按下電動行程開關SQ3關閉電磁鐵2ya，閥4的先導閥和液壓閥返回中立位置，液壓缸停止在原來位置。此時，控制油路為：
