用于定位和鎖定壓力機氣動鞍座的氣動支管

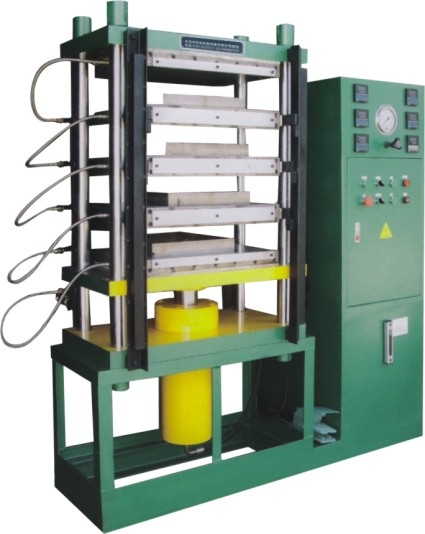

加工技術中心以及工作臺的回轉分度分析功能，是通過進行調節與工作臺需要連接為一體的鞍座上的蝸輪蝸桿機構使鞍座與床鞍之間發展具有一個相對獨立回轉方向運動來實現的。玻纖熱壓成型機加熱器：電熱模具專用內置式加熱器，功率大、導熱快、壽命長。高溫?zé)釅撼尚蜋C(jī)壓力系統：采用進口油壓缸及控壓系統，壓力平穩，無噪音。抽真空油壓機脈沖加熱原理，由于焊頭表面的特殊設計，焊接面的電阻非常小，電流會通過電阻最小的截面。通過不斷變換電壓，調整電流等級，通過焊頭令其迅速發熱。熱壓機一種將兩個預先上好助焊劑鍍錫的零件加熱到足以使焊錫熔化、流動的溫度，固化后，在零件與焊錫之間形成一個永久的電氣機械連接設備。應不同產品，升溫速度可供挑選。當完成企業工作臺回轉分度后，通過研究采用定位插銷氣缸32和可以產生變形的薄壁鎖緊氣缸28來實現床鞍和鞍座之間的定位與鎖緊。 H400型臥式加工服務中心鞍座定位和鎖緊氣動控制系統設計原理圖電路如圖14 - 1中的鞍座定位城市支路和鞍座鎖緊支路數據所示。

當二位電磁換向閥29通電時，定位螺栓缸32的活塞向下移動，定位銷從定位孔中拔出。當定位閂鎖缸32移動到移動下限位置時，在通過接近開關檢測到位置信號之后釋放鞍座和床鞍座。在數控系統接收到鞍座釋放信號之后，兩位電磁換向閥27被通電以從薄壁鎖定缸28排出高壓氣體，并且鎖定活塞彈性變形并恢復以使鞍座與床鞍座分離。由于結構上的限制，薄壁鎖芯的釋放和鎖定信號難以檢測，因此采用工作點可調的壓力繼電器26來檢測鎖芯的壓力信號，并將該信號作為位置檢測信號。在完成鞍座和床鞍座的分離之后，數控系統接收來自壓力繼電器的位置檢測信號并控制鞍座執行旋轉運動。鞍座由電動機、同步帶和蝸桿蝸輪機構驅動。當鞍座的回轉運動到達預定位置時，接近開關檢測并將位置信號發送到數控系統。數控系統接收到信號后，控制鞍座停止旋轉運動，實現旋轉運動的第一定位。然后，雙位四通電磁換向閥29斷電，高壓氣體進入銷缸32的下腔室，驅動活塞向上驅動銷，將銷插入定位孔，完成旋轉運動的精確定位。在接近開關檢測到定位銷就位之后，關閉二位四通電磁換向閥27，將高壓氣體充入鎖定缸28中，鎖定活塞壓縮膨脹變形，并且控制鎖定鞍座和床鞍。當壓力繼電器26檢測到壓力為預定值時，意味著鞍和床鞍的夾緊完成，并且整個鞍的轉動操作完成。通過增加單向調速閥30和31分別調節銷缸32上升和下降速度，以避免銷缸32插入鞍座位置支路形成節流調速回路時由于沖擊而損壞設備。（1）拔下定位銷氣流回路。

1進氣路:氣源→氣動進行三聯件7→壓力控制繼電器25→二位信息四通系統電磁比例換向閥29下位(9YA 斷電〉→單向交流調速閥30的單向閥→定位通過插銷氣缸32上腔。

2)排氣路徑:定位螺栓缸下腔32 →單向調速閥31→兩位四通電磁換向閥29下部位置(9YA斷電)→大氣。(2)插入定位銷的氣流回路。

1)進氣路:氣源→氣動進行三聯件7→壓力控制繼電器25→二位囚通電磁比例換向閥29上位(9YA 通電〉→單向交流調速閥31的單向閥→定位通過插銷連接氣缸32下腔。
